悬挑式卸料钢平台综合介绍
卸料平台的施工须由技术人员按照现行的规范进行设计,并编写专项施工方案,计算书和图纸也应在方案中体现。在施工前应对作业人员进行相应的技术交底,并对卸料平台及周边的环境进行检查,做好防护措施。
一般的悬挑式卸料钢平台由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成。
悬挑式卸料平台样式图悬挑钢平台侧立面图定型料台的组成。
1、悬挑主梁。
2、次梁。
3、上部防护栏杆且侧边安装钢板封闭防护、踢脚板和防护钢板。
4、花纹钢板。
5、钢丝绳斜拉环,据现行规范及卸料钢平台用途,对悬挑式钢卸料平台的各个部位的制作和安装都有对应的的要求。
斜拉钢丝绳设置时于卸料平台底平面的夹角应大于45°,将卸料平台主梁上设置的四个拉环和建筑物上预埋的拉环对应连接。绳卡的数量和间距应根据相应的规范设置。绳卡压板应在钢丝绳受力的一侧(即紧贴主受力绳),其间距不应小于钢丝绳直径的6倍,一般为6-8倍。钢丝绳与结构边、结构梁等硬物相接触时应在接触位置加设软防护,钢丝绳压扁1/3,说明卡扣已打紧,且弯留设不应过大,便于观察(应满足JGJ80-2016高处作业规范要求)。
悬挑卸料钢平台应张贴限载标志牌,和验收合格牌。检查发现隐患应立即整改,停止投入使用,整改合格后再投入使用。 次数用完API KEY 超过次数限制。
在建筑物结构上预埋的拉环及悬挑主梁的锚固环和钢丝绳的连接与固定也有着相应的要求。抱箍预埋和卸料钢平台主钢固定效果卸料平台的主框架由悬挑主梁和次梁焊接而成,悬挑主梁及次梁的型号根据施工需要选型,并在施工方案中具体体现,主梁的强度一般不得小于16号工字钢。钢丝绳选型钢丝绳卡扣安装要求钢丝绳的型号应严格按照施工方案的要求进行选型配备,且一般不宜小于18。

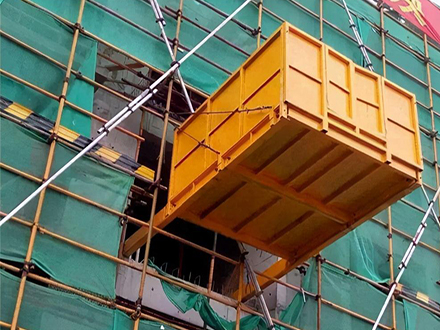

悬挑钢平台安装后效果图悬挑钢卸料平台应经常性清理干净,进出料口与外架间通道应做好防护措施,且挂好安全网,应在进出口位置铺设好通道平台,方便人员进出运料。料台与外架间的间隙应采取防护措施,确保人员无高坠风险。料台提升后应进行验收,检查钢丝绳是否按规范要求安装,主钢固定是否符合要求,悬挑卸料平台是否自身焊接整体性质量合格,通道防护措施是否到位。
